7000억짜리 '반도체 토스터기' 경쟁, 이 돈잔치의 청구서는 누가 받게 될까

7000억짜리 기계 한 대, 대체 무엇이길래

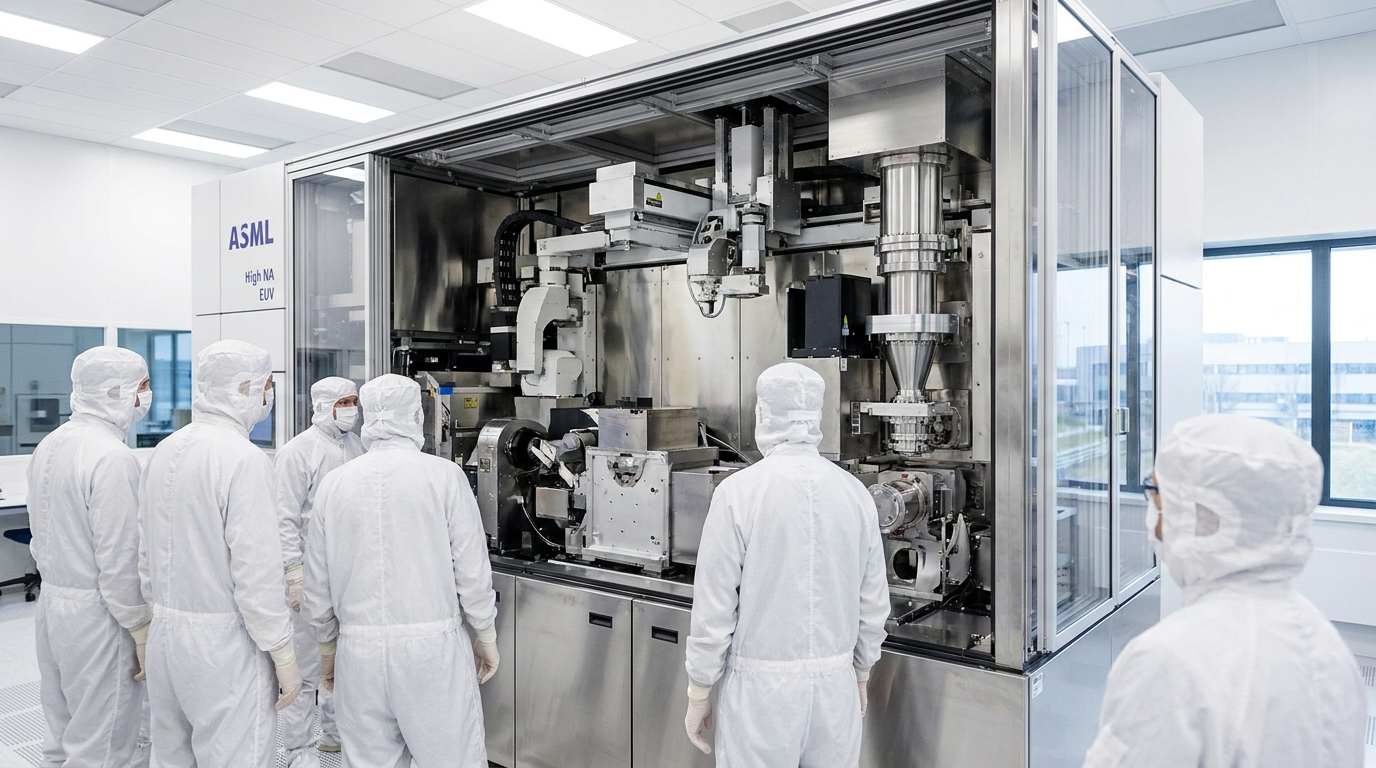

삼성전자와 TSMC가 한 대에 7000억 원, 우리 돈으로 환산하면 약 5억 달러가 넘는 기계를 사려고 줄을 섰습니다. 네덜란드 ASML이라는 회사가 독점 생산하는 '하이 NA EUV'라는 장비입니다. 인공지능(AI) 시대의 가장 중요한 부품인 최첨단 반도체를 만드는 데 꼭 필요한, 사실상 '반도체 공장의 심장' 같은 물건입니다.

이름이 어렵지만 원리는 의외로 간단합니다. 반도체는 실리콘이라는 동그란 판(웨이퍼) 위에 빛으로 아주 미세한 회로도를 그려 넣어서 만듭니다. 사진을 찍는 것과 비슷합니다. 이 장비는 그 회로도를 그리는 '카메라' 역할을 합니다. '하이 NA EUV'에서 EUV(Extreme Ultraviolet, 극자외선)는 아주 짧은 파장의 빛을 쓴다는 뜻이고, '하이 NA'(High Numerical Aperture, 높은 개구수)는 렌즈의 구경이 아주 크다는 의미입니다. 쉽게 말해, 기존 카메라보다 훨씬 더 정밀하고 밝은 렌즈를 가진 초고성능 카메라로, 머리카락 굵기의 수만 분의 일에 불과한 2나노미터(nm) 이하의 회로를 그릴 수 있게 해줍니다. 1나노미터는 10억 분의 1미터입니다.

왜 이렇게까지 미세한 회로가 필요할까요? 반도체의 성능은 정해진 공간 안에 얼마나 많은 '트랜지스터'라는 전자 부품을 넣느냐에 따라 결정됩니다. 트랜지스터는 전기의 흐름을 제어하는 아주 작은 스위치입니다. 이게 많을수록 더 복잡한 계산을 더 빨리, 그리고 더 적은 전력으로 처리할 수 있습니다. AI 시대가 요구하는 방대한 데이터를 처리하려면 이 트랜지스터를 최대한 많이 넣어야 합니다. 마치 좁은 도시에 더 많은 사람을 수용하기 위해 도로를 좁히고 건물을 빽빽하게 올리는 것과 같습니다. 하이 NA EUV는 바로 그 '도로'를 이전보다 훨씬 더 좁게 그릴 수 있는 유일한 도구인 셈입니다.

'승자독식'이 아니라 '패자 파멸'의 게임

언론은 삼성과 TSMC의 경쟁을 '승자독식'이라고 표현하지만, 저는 이 게임의 본질이 '패자 파멸'에 더 가깝다고 봅니다. 이 장비를 먼저 확보해서 안정적으로 가동하는 쪽이 이기는 것이 아니라, 이 장비를 제때 확보하지 못하는 쪽이 시장에서 퇴출당하는 구조이기 때문입니다.

엔비디아나 애플 같은 회사들은 항상 가장 앞선 기술로 만든 반도체를 원합니다. 그게 제품의 성능을 좌우하고, 경쟁사보다 비싸게 팔 수 있는 근거가 됩니다. 만약 TSMC는 2나노 공정으로 칩을 만들어주는데 삼성은 못한다면, 엔비디아의 다음 세대 AI 칩 주문은 당연히 TSMC로 몰릴 것입니다. 반도체 위탁생산(파운드리) 사업에서 가장 수익성이 높은 최첨단 공정 고객을 통째로 잃는다는 뜻입니다. 이는 단순한 매출 감소가 아니라, 미래 성장 동력 자체를 상실하는 치명타입니다.

이것은 마치 서울 강남 한복판의 백화점 경쟁과 같습니다. 경쟁사가 국내 최초로 해외 명품 브랜드를 독점 입점시킨다고 발표하면, 가만히 앉아 구경만 할 수는 없습니다. 어떻게든 더 좋은 브랜드를 유치하거나, 아예 건물을 통째로 리모델링해서라도 고객을 뺏기지 않으려 발버둥 쳐야 합니다. 이때 드는 비용이 얼마인지는 두 번째 문제입니다. 일단 경쟁에서 밀려나면 그동안 쌓아온 명성과 고객을 한순간에 잃고, 변두리 할인점으로 전락할 수 있기 때문입니다. 하이 NA EUV 장비는 지금 파운드리 업체들에게 바로 그 '독점 명품 브랜드'와도 같습니다. 갖지 못하면 죽는다는 공포가 7000억 원짜리 기계 앞으로 기꺼이 줄을 서게 만드는 것입니다.

역사적 평행선: 2000년의 '다크 파이버'를 기억하십니까

이런 광적인 투자를 볼 때마다 저는 2000년대 초 닷컴 버블 붕괴의 한가운데 있었던 '다크 파이버(Dark Fiber)' 사태를 떠올립니다. 당시 월드콤, 글로벌 크로싱 같은 통신사들은 인터넷 사용량이 무한정 폭증할 것이라는 장밋빛 전망에 취해, 수십억 달러를 쏟아부어 전 세계에 광케이블을 깔았습니다. '다크 파이버'란 아직 사용되지 않고 불이 꺼진 채 잠자고 있는 광케이블을 뜻합니다.

그들의 논리는 단순했습니다. 인터넷이 세상을 바꿀 것이고, 데이터 트래픽은 매년 두 배씩 증가할 것이니, 지금 케이블을 깔아두면 미래의 수요를 독점해 떼돈을 벌 것이라는 계산이었습니다. 투자는 수요 예측을 훨씬 앞질러 갔습니다. 결과는 어땠습니까? 인터넷 트래픽은 실제로 늘었지만, 그들이 쏟아부은 천문학적인 설비 투자를 감당할 만큼 폭발적이지는 않았습니다. 공급이 수요를 압도하자 광케이블 사용료는 폭락했고, 막대한 빚을 내 투자를 감행했던 회사들은 줄줄이 파산했습니다. 깔아놓은 광케이블은 수년간 그저 땅속에 묻힌 애물단지가 되었습니다.

지금의 AI 칩을 둘러싼 설비 투자 경쟁이 이와 비슷해 보입니다. AI가 세상을 바꿀 것이라는 데에는 이견이 없습니다. 하지만 '모든 AI 연산에 반드시 2나노 최첨단 칩이 필요할 것인가'는 다른 문제입니다. 현재 AI 모델을 훈련하는 데는 최고 사양의 칩이 필요하지만, 이미 훈련된 모델을 이용해 답변을 생성하는 '추론(inference)' 과정에는 그보다 낮은 사양의 칩으로도 충분할 수 있습니다. 시장의 90%가 5나노나 7나노 공정으로 만든 '가성비' 칩으로 만족한다면, 7000억 원짜리 기계로 2나노 칩을 찍어내는 공장은 소수의 VVIP 고객만을 위한 비효율적인 시설이 될 수 있습니다. 다크 파이버처럼, AI 시대의 '다크 실리콘'이 될 위험을 배제할 수 없습니다.

청구서의 첫 번째 서명자: 삼성, TSMC, 그리고 인텔

이 비싼 게임의 비용 청구서에 가장 먼저 서명하는 이들은 물론 장비를 구매하는 삼성, TSMC, 인텔 같은 파운드리 업체들입니다. 대당 7000억 원이라는 가격표는 시작에 불과합니다. 이 기계 한 대를 제대로 돌리려면 기계를 설치할 새로운 건물(팹)을 지어야 하고, 막대한 전력을 공급하고 열을 식힐 기반 시설도 필요합니다. 또, 이 복잡한 장비를 운영하고 수율, 즉 불량 없는 양품 비율을 끌어올릴 수백 명의 석박사급 엔지니어 인력도 확보해야 합니다.

업계에서는 하이 NA EUV 장비 한 대로 꾸리는 생산 라인 하나에 들어가는 총 투자비가 수조 원에 이를 것으로 추정합니다. 이 막대한 자본 지출은 고스란히 기업의 재무제표에 부채나 감가상각비로 기록됩니다. 초기 수율이 기대만큼 오르지 않아 양산을 차일피일 미루게 되면, 기계는 공회전하는데 이자 비용과 감가상각비는 매일같이 쌓이는 악몽 같은 상황에 처하게 됩니다.

여기서 흔한 오해 하나를 짚고 넘어가야 합니다. '최신 기술이 항상 더 효율적일 것'이라는 생각입니다. 하이 NA EUV는 기술적으로 한 번에 더 세밀한 패턴을 그릴 수 있어 공정 단계를 줄여줄 잠재력이 있습니다. 하지만 이는 수율이 100%에 가까운 이상적인 상황을 가정한 것입니다. 현실에서는 수율을 끌어올리는 과정 자체가 거대한 비용입니다. 비싼 차가 연비까지 좋으란 법은 없습니다. F1 경주용 차는 기술의 정점이지만, 마트에 장 보러 가는 데는 그냥 보통 승용차가 훨씬 경제적이고 효율적입니다. 2나노 칩의 성능 향상폭이 가격 상승폭을 따라잡지 못한다면, 고객들은 '가성비 좋은' 3나노 칩에 더 오래 머물려 할 수도 있습니다.

청구서의 연대보증인: 엔비디아와 우리 모두

삼성과 TSMC가 낸 막대한 비용은 과연 누가 보전해 줄까요? 그들은 자선사업가가 아닙니다. 이 비용은 고스란히 '연대보증인' 격인 다음 주자에게 넘어갑니다. 바로 엔비디아, 애플, AMD 같은 칩 설계 회사(팹리스)들입니다.

파운드리 업체들은 2나노 공정으로 칩을 만들어주는 대가로 이전보다 훨씬 비싼 가격을 청구할 것입니다. 엔비디아는 차세대 AI 가속기 '루빈(Rubin)'을 발표하면서 2나노 공정 도입을 예고했습니다. 이 칩의 가격표에는 2나노 공장의 감가상각비가 상당 부분 포함될 것이 확실합니다. 엔비디아는 '이전 세대보다 2배 빨라졌으니 2배 비싸게 받는 것은 당연하다'고 주장하겠지만, 그 가격 인상의 진짜 동력 중 하나는 바로 이 7000억짜리 기계값이라는 사실을 알아야 합니다.

그럼 엔비디아가 낸 돈은 어디서 나올까요? 최종 보증인은 결국 우리 모두입니다. 엔비디아의 주 고객은 아마존(AWS), 마이크로소프트(Azure), 구글 클라우드 같은 거대 클라우드 기업들입니다. 이들은 수만 개의 AI 칩을 사들여 데이터센터를 구축하고, 우리에게 챗GPT나 제미나이 같은 AI 서비스를 제공합니다. 그들이 비싸게 사 온 칩의 비용은 결국 우리가 내는 클라우드 서비스 이용료, AI 구독료, 혹은 우리가 보는 광고 단가에 녹아 들어갑니다.

'공짜'로 쓰는 AI 챗봇의 운영 비용은 바로 이 거대한 자본의 연쇄 고리 끝에 청구되고 있습니다. 하이 NA EUV 장비 한 대의 가격 7000억 원은, 결국 전 세계 수십억 명의 AI 서비스 사용자들이 십시일반으로 나눠 내는 구조입니다. 이 화려한 기술 잔치의 비용 청구서는 이미 우리 모두의 우편함으로 조금씩 배달되고 있는 셈입니다.

추적할 신호: 무엇을 보면 돈의 흐름이 보일까

이 복잡한 돈의 흐름과 잠재적 리스크를 어떻게 추적할 수 있을까요? 기업들의 화려한 신기술 발표나 주가 변동에 현혹되지 말고, 다음 세 가지 '신호'에 주목하시기 바랍니다. 이 숫자들은 거짓말을 하지 않습니다.

1. '초기 양산 수율(Initial Production Yield)': TSMC나 삼성이 2나노 공정의 수율을 처음 공개할 때 그 숫자가 핵심입니다. 업계에서는 통상 수율 60%를 손익분기점으로 봅니다. 만약 수율이 50%를 밑돈다면, 만드는 족족 절반 이상을 버리고 있다는 뜻이며, 말 그대로 돈을 태우고 있는 단계입니다. 언제 60%를 넘기는지가 관건입니다.

1. '차세대 AI 칩 가격 인상률(Price Hike of Next-Gen AI Chips)': 엔비디아나 AMD가 새로운 AI 칩을 발표할 때, '성능 향상률'과 '가격 인상률'을 비교해 보십시오. 만약 성능이 50% 좋아졌는데 가격은 80% 올랐다면, 이는 기술 개발 비용뿐 아니라 비싸진 제조원가가 소비자에게 본격적으로 전가되고 있다는 가장 확실한 신호입니다.

1. 'ASML의 매출채권 회전일수(ASML's Accounts Receivable Days)': 장비 독점 공급사인 ASML의 분기 실적 보고서에서 '매출채권 회전일수'가 눈에 띄게 늘어나는지 확인해야 합니다. 매출채권은 외상 판매 대금입니다. 이 회전일수가 길어진다는 것은, 고객사인 삼성이나 TSMC에 물건을 팔고 돈을 받는 데 걸리는 시간이 길어진다는 의미입니다. 즉, ASML이 고객사들의 자금 부담을 덜어주기 위해 '외상' 기간을 늘려주고 있다는 뜻이며, 이는 파운드리 업체들의 현금 흐름이 그만큼 빡빡하다는 방증일 수 있습니다. '벤더 파이낸싱(Vendor Financing)', 즉 판매자가 구매자에게 자금을 융통해주는 그림자가 보이기 시작하는 지점입니다.

독자가 던질 법한 질문들

Q. 결국 삼성과 TSMC 중 누가 이길까요? A. 단기적으로는 먼저 장비를 들여와 안정적인 수율을 확보하는 쪽이 유리합니다. 현재로선 인텔이 첫 장비를 받았고, TSMC가 그 뒤를 잇는 모양새라 삼성이 다소 뒤처진다는 평가가 나옵니다. 하지만 이 게임은 마라톤입니다. 더 중요한 질문은 '누가 이 비싼 장비로 가장 먼저, 가장 꾸준히 돈을 버는가'입니다. 2010년대 중반, 삼성은 TSMC보다 먼저 14나노 핀펫 공정을 도입하며 애플을 고객으로 유치했지만, 결국 수율 안정화와 후속 공정에서 밀리며 주도권을 내줬습니다. 초기 승리가 최종 승리를 보장하지 않습니다.

Q. AI 칩 수요가 계속 늘어날 텐데, '다크 파이버'처럼 과잉투자가 될 위험이 정말 있나요? A. 수요 자체는 분명히 늘어날 겁니다. 하지만 '모든 수요'가 '최첨단 2나노 공정'에 대한 수요는 아닐 것입니다. 자율주행차의 눈 역할을 하는 이미지 센서나, 스마트폰의 통신 칩까지 모두 2나노로 만들 필요는 없습니다. 대부분의 AI 연산은 구형 공정으로 만든 '가성비' 칩으로도 충분할 수 있습니다. 모든 운전자가 F1 머신을 필요로 하지는 않는 것과 같습니다. 투자의 성패는 '총수요'가 아니라, 비싼 값을 치를 용의가 있는 '유효수요'의 크기에 달려 있습니다.

Q. 이 비싼 장비 없이 중국은 반도체 굴기를 포기해야 하나요? A. 최첨단 경쟁에서는 확실히 뒤처집니다. 2나노, 1나노 경쟁에서는 명함도 내밀기 어렵습니다. 하지만 중국은 다른 길을 가고 있습니다. 하이 NA EUV의 이전 세대 기술인 DUV(심자외선) 장비를 자체 개발해, 28나노 이상의 성숙 공정 시장을 장악하려 합니다. 전기차, 가전, 산업용 장비에 들어가는 수많은 '범용 반도체'가 이 시장에 해당합니다. 이는 시장을 양분하는 전략입니다. 최고급 미슐랭 3스타 레스토랑 시장은 포기하는 대신, 전 국민이 매일 먹는 김치찌개와 백반 시장을 석권하겠다는 것과 비슷합니다. 결코 무시할 수 없는 전략입니다.
